编者按:装配式建筑是推动城乡建设绿色低碳转型、实现新型建筑工业化的重要方向。为深入贯彻省委、省政府重点产业链倍增计划决策部署,推动智能建造与新型建筑工业化协同发展,省住房城乡建设厅按照“新编一批、修编一批、预研一批”思路,集中编制发布装配式建筑产品、部品部件类省标准图集,以装配式建筑标准化设计赋能全产业链升级。为集中展示编制成果、解读核心技术、推广应用经验,特开设本专栏,全面呈现图集亮点与实践价值,助力设计、生产、施工全链条协同,进一步推动“设计模数化、部件标准化、生产规模化、产品场景化、产业生态化”五化工作理念走深走实,全力打造智能建造发展“湖南样板”。

近日,省住房城乡建设厅正式批准发布《湖南省装配式球墨铸铁排水检查井标准图集》《湖南省装配式生态挡土墙图集》《湖南省装配式市政建筑小品_服务设施类图集》3部市政系列装配式图集。

本次发布的3部图集由湖南省建筑标准设计办公室牵头组织,湖南省建筑科学研究院有限责任公司主编,新兴铸管股份有限公司、湖南恒运建筑科技发展有限公司、湖南鸿诺新型建材有限公司等单位参编。

一、《湖南省装配式球墨铸铁排水检查井标准图集》(图集号:湘2026S402)

该图集聚焦市政排水施工痛点、运维难点,推广装配式球墨铸铁排水检查井工艺体系,可实现“边开槽、边下管、边拼装、边闭水、边回填”的快速安装,有效缩短工期、降低占道施工对城市交通及市民出行的影响。

相较于传统检查井,装配式球墨铸铁排水检查井优势突出,其承插柔性连接密封性优异,井体内外表面抗腐蚀、抗沉降、高承载性能更强,施工便捷性与整体使用寿命大幅提升,可全面优化排水管线施工质量与建设效率,实现“外水不进管、污水不外流”的精细化管控,有效避免地下水渗入、污水外渗造成的水资源污染、管网运维低效等问题。同时,产品具备优良的绿色循环属性,完好井体可重复周转使用,破损构件可回炉再生,低碳环保、经济性强,在市政排水工程中应用基础扎实、推广前景广阔。

典型工程案例:

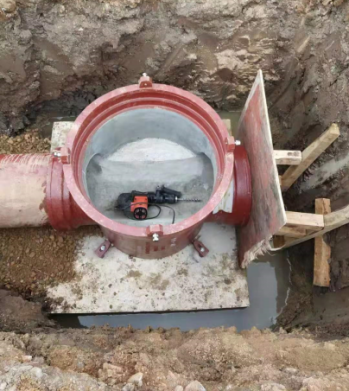

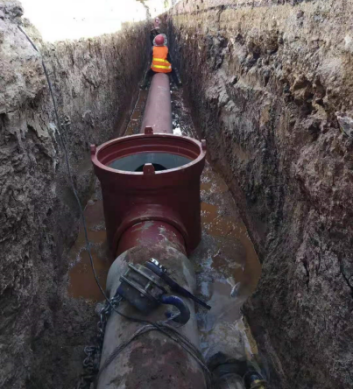

1.某地污水管网工程

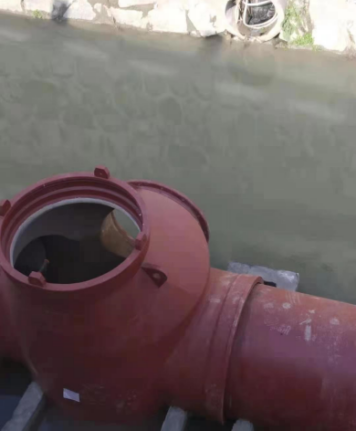

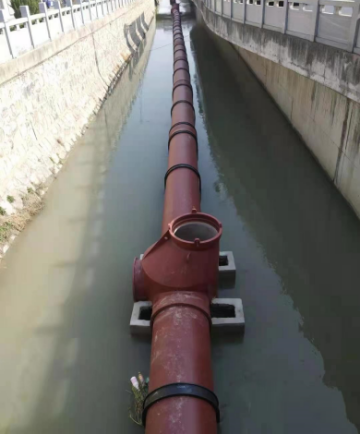

2.某地河道排污污水治理工程

3.某地综合管廊内污水管网工程

4.某地污水管网工程项目

二、《湖南省装配式生态挡土墙图集》(图集号:湘2026G903)

本图集适用范围明确,主要适用于一般岩土地基条件下的室外场地、一般河堤(不含防洪堤)和道路(包括城市道路)等边坡支挡工程建设,针对性破解传统重力式挡土墙绿化难、生态性差、景观性不足的行业痛点。

图集创新采用可植生绿化装配式生态挡土墙技术体系,挡土墙模块预留专属植生空间,可就地取材填充石材或种植土。相较传统重力式挡土墙,该体系施工工序更精简、现场作业量更少,可有效降低工程建造成本。通过墙体内植生绿化设计,实现边坡支护与生态修复、景观提升一体化效果,彻底解决传统挡土墙硬质化、破坏生态、难以绿化的问题,在保障工程安全稳定的同时,显著提升市政工程生态效益与景观品质。

典型工程案例:

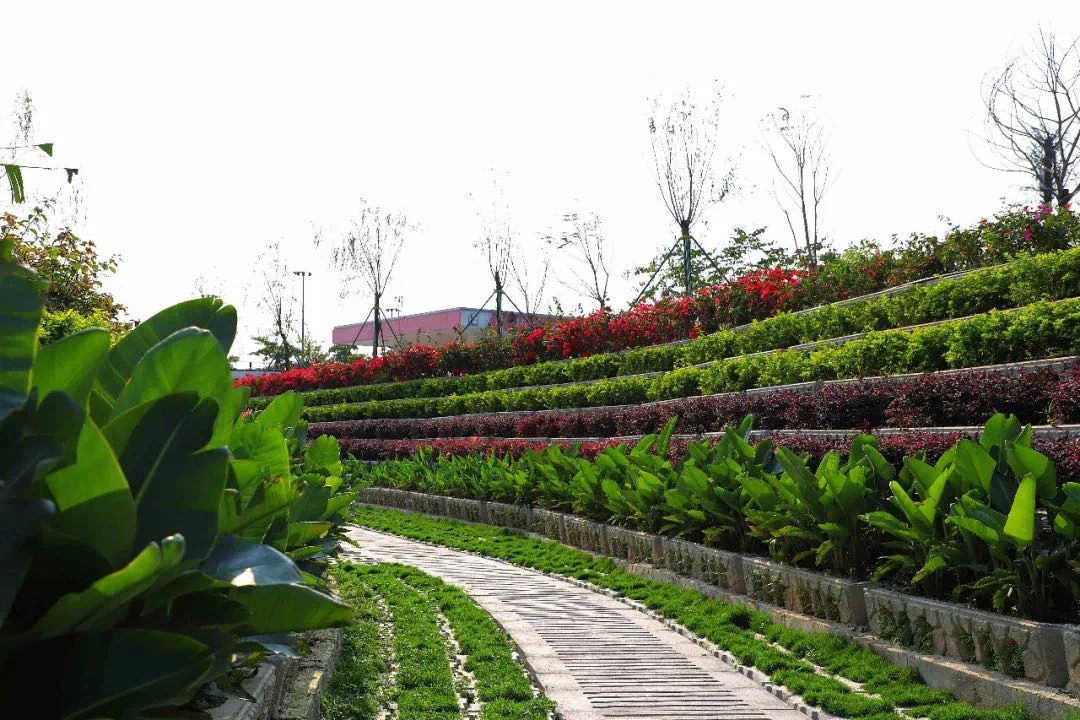

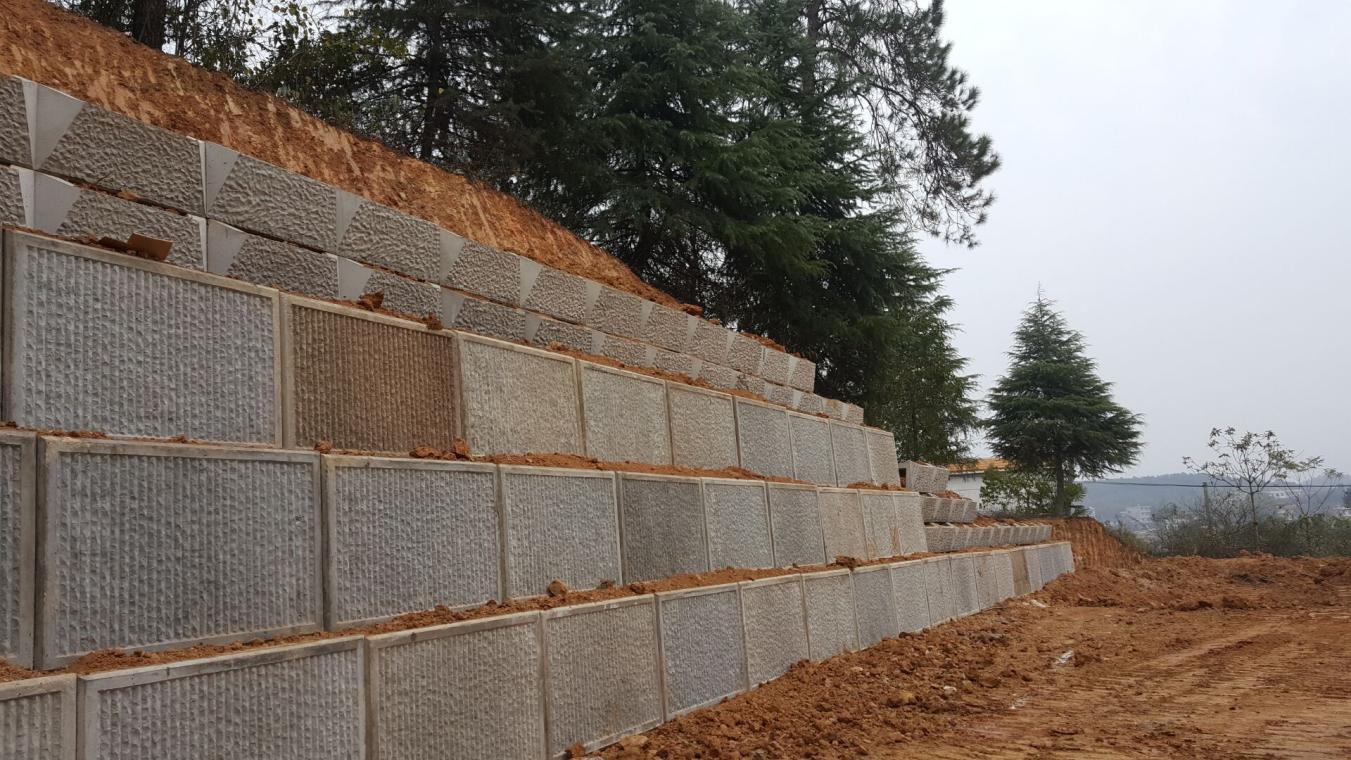

1.某广场边坡工程

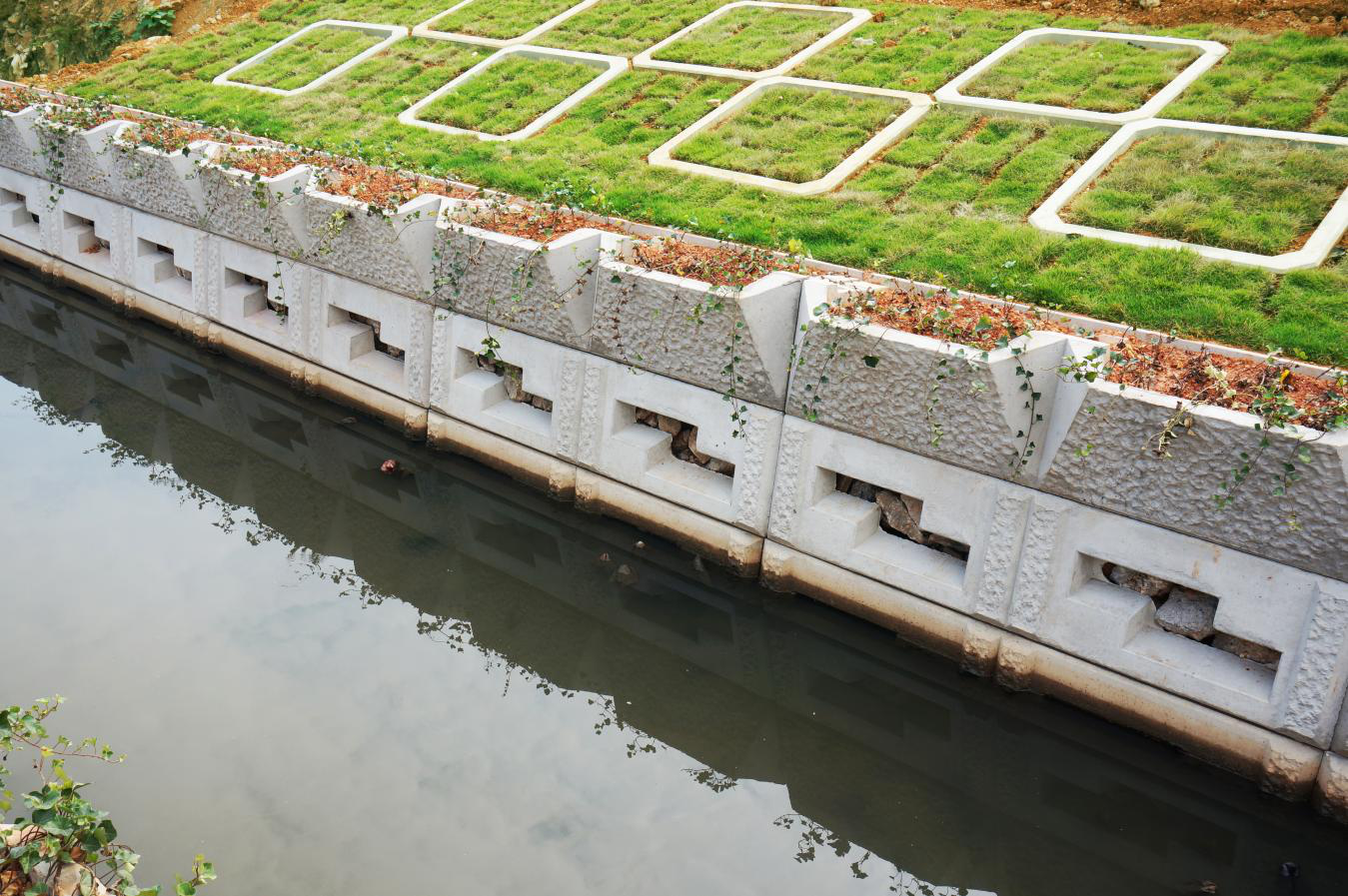

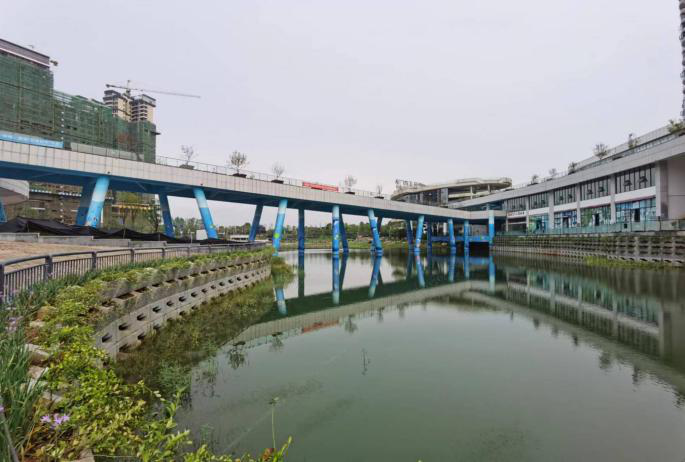

2.某河道护坡工程

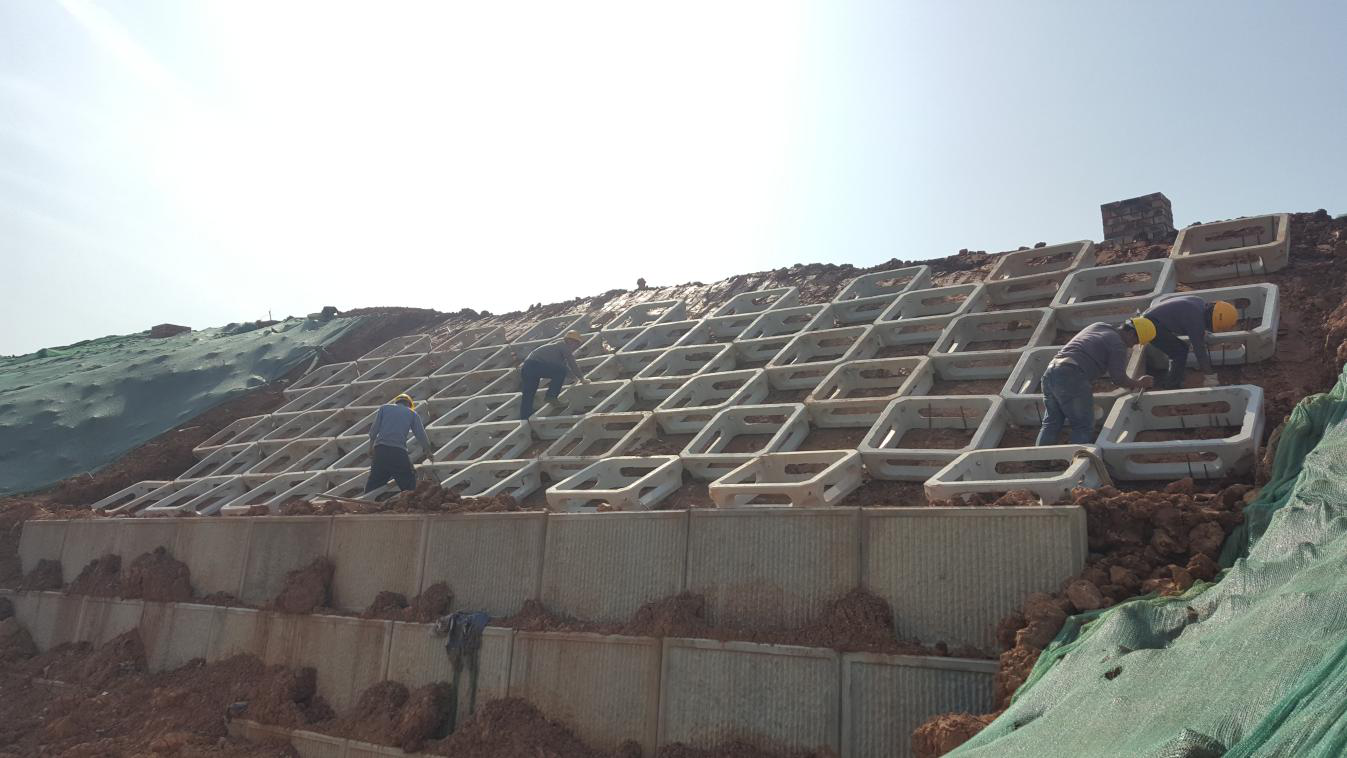

3.某道路护坡工程

4.某小区护坡工程

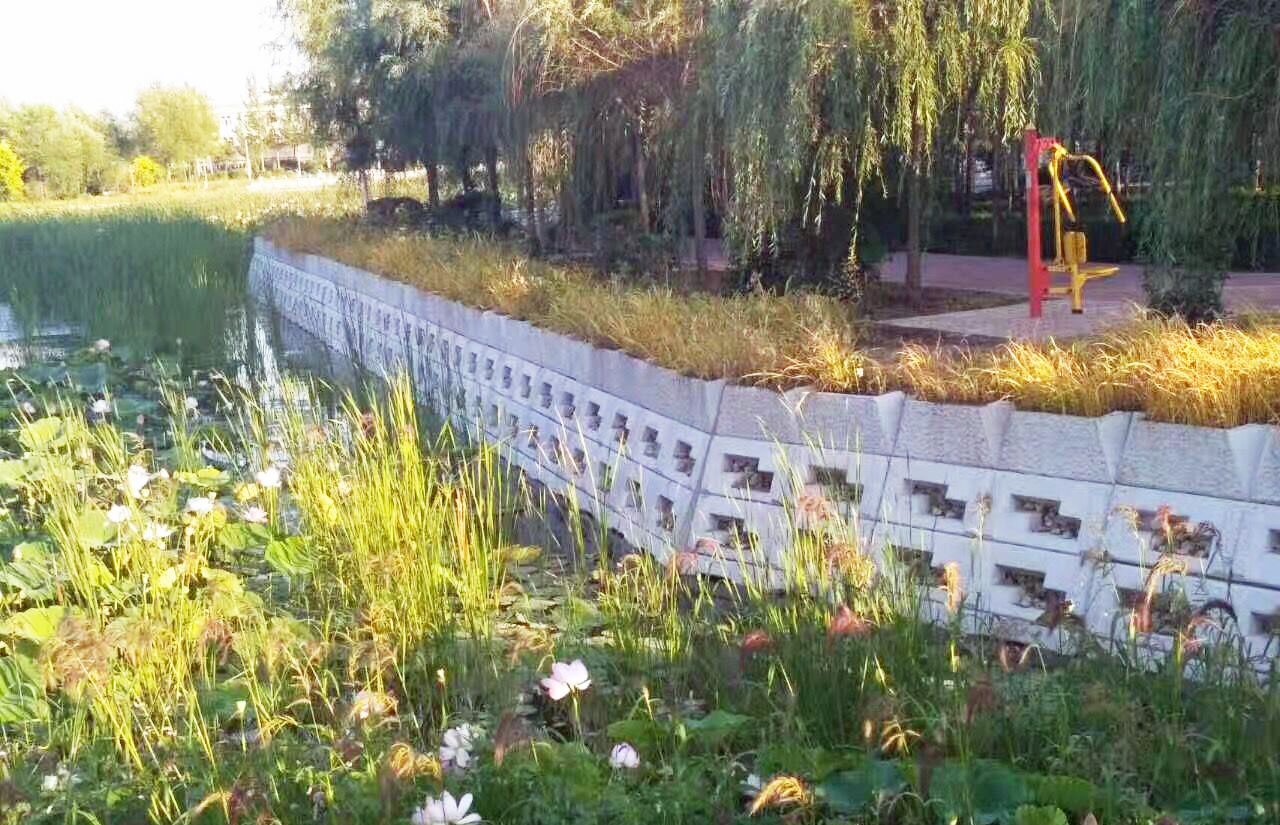

5.某公园护坡工程

6.某道路护坡工程

三、《湖南省装配式市政建筑小品_服务设施类图集》(图集号:湘2026J910)

该图集聚焦城市小微市政配套设施建设,规范小卖店、报刊亭、环卫工具房、快递驿站等小型模块化市政服务用房的设计与施工,配套三套标准化成品方案,可灵活适配商圈、公园、园区等多元城市场景,通用性强、适配度高。

图集采用140厚预制混凝土外墙板式体系,工厂一次性浇筑成型,构件轻便、运输吊装便捷。现场仅需拼接组装,大幅减少现场浇湿作业,有效提升施工效率、降低施工污染。外墙采用保温装饰一体化复合板,工厂预装成型,集成保温、防水、饰面多重功能,精准适配湖南夏热冬冷的地域气候特征。

同时,图集配套全专业标准化施工图纸,体系完整、规范清晰。室内采用模块化架空地板、防水保温集成墙板,全程干法装配施工,室内污染物指标严格控制在II类民用建筑限值内,绿色低碳、安全宜居,契合城市绿色基建发展要求。

典型工程案例:

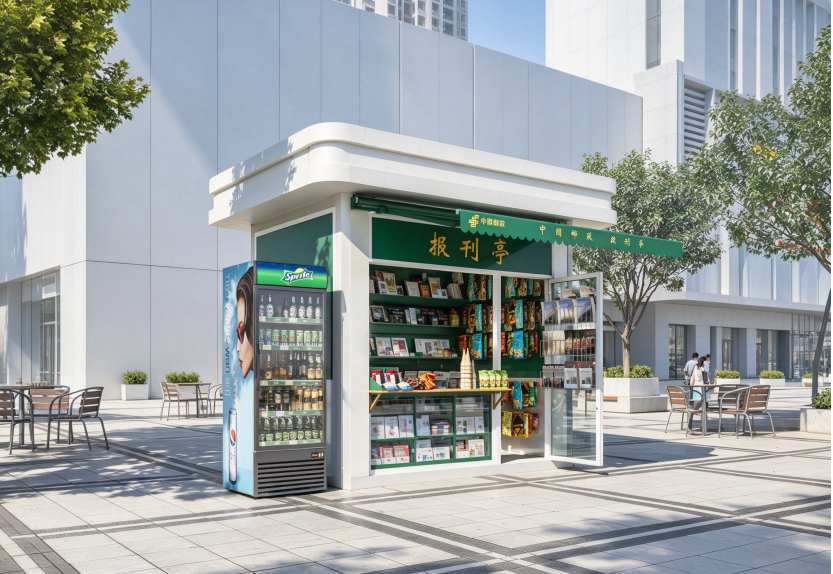

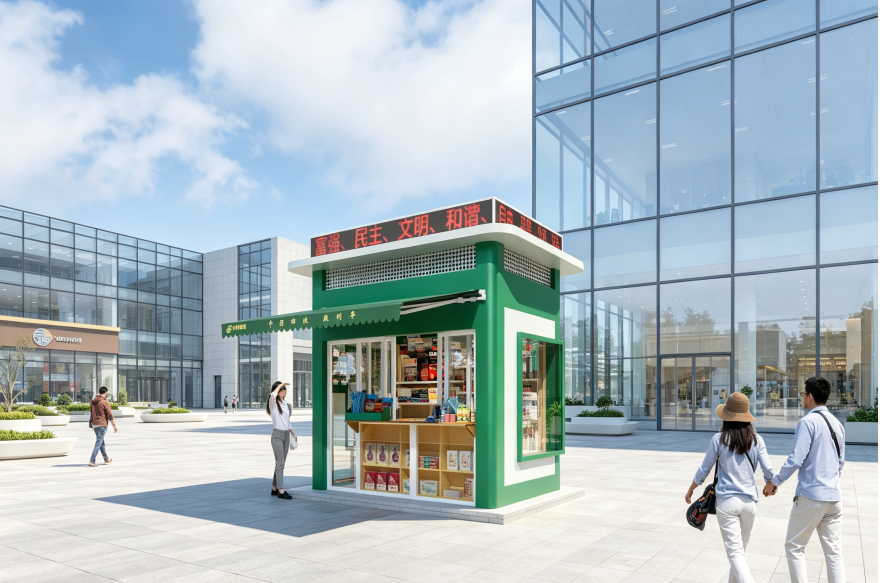

1.6㎡基础款,各式简约方正,适配街边小型售卖点位

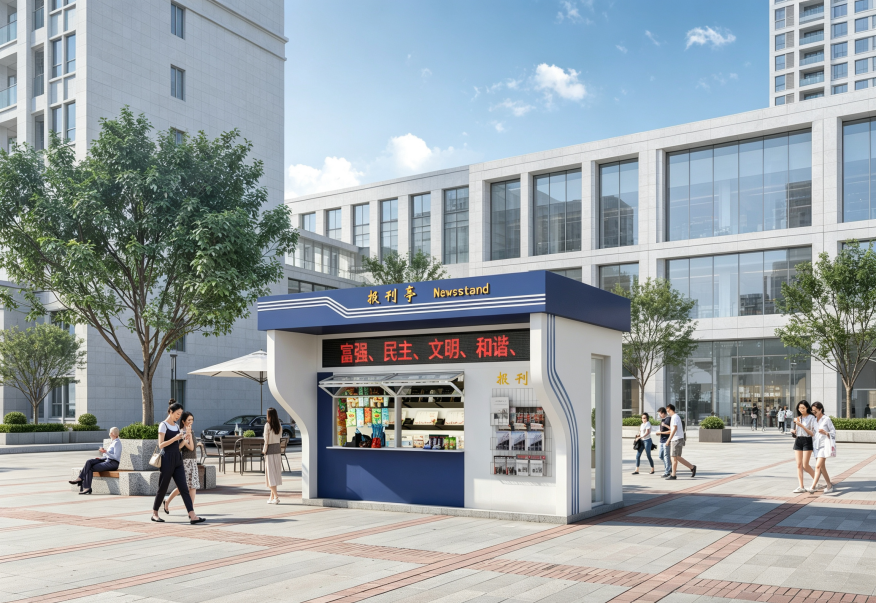

6㎡经典款,大面通透橱窗,商业展示性更强

8.4㎡加宽款,加大进深、异形流线造型,配套户外宣传屏
